오메가 빈티지 시계에 대해 공부중입니다.
77년 부터 제작한 Cal 1432 Quartz Movement 를 어떻게하면 오래사용할 수 있을까?
그리고 23년도의 짧은 공학도의 시선으로 분석은 가능할지 공부해봅니다.
빨간색 동그라미는 트리머 , 가변 캐패시터입니다.
ChatGPT 에 물어보니 가변가능한 Cap 용량은 4.5pF ~ 30 pF 사이로 답변을 받았습니다.
오실로스코프로 실제 수정진동자의 주파수를 측정해보고 트리머 없이 고정Capacitor (MLCC) 으로 실장할까 고민중입니다.
필자가 알기로 커패시터는 충방전을 하는 소자로 일반적인 회로의 수명에서 가장 취약한 소자가 아닐까 추측하기 때문입니다.

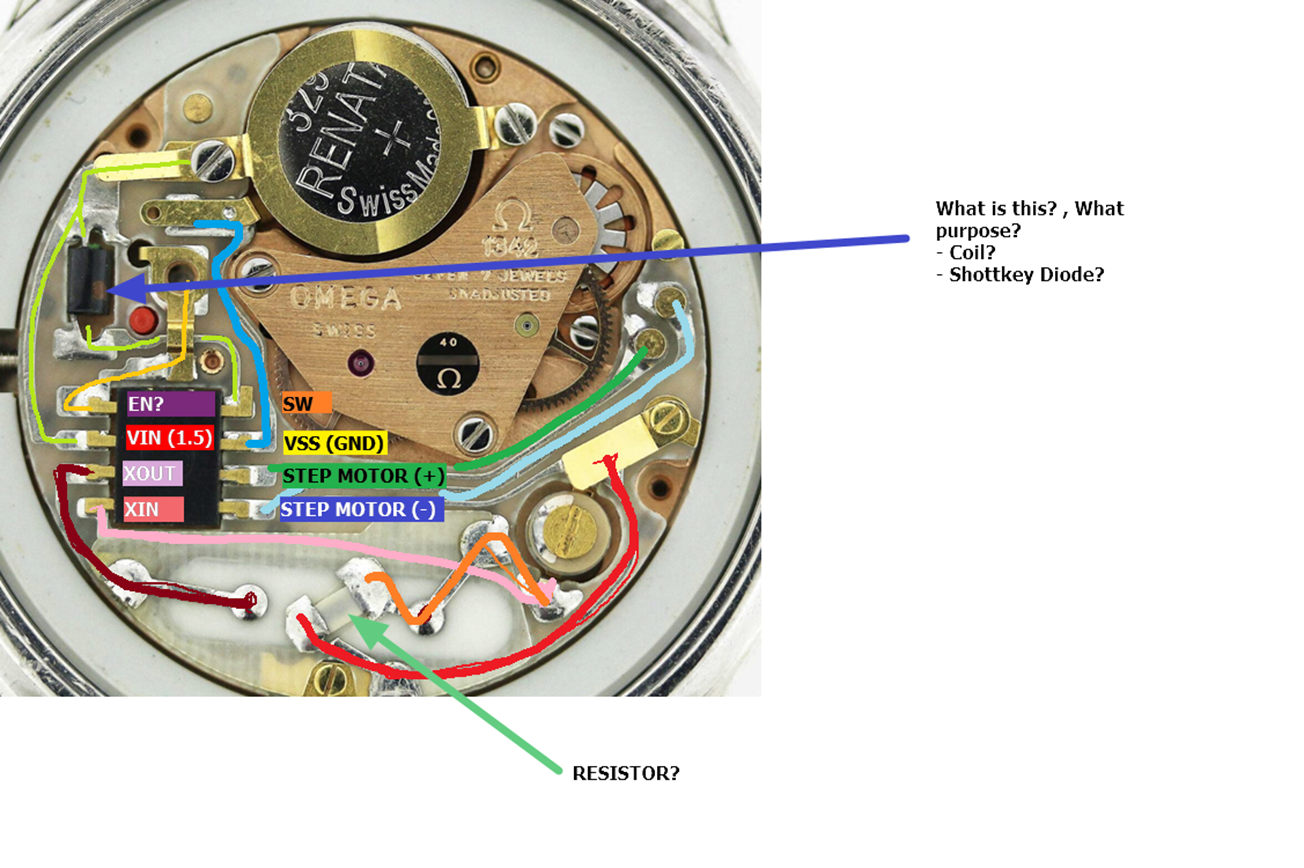

현재까지 Cal1432 에 대한 분석은 아래 그림 참고
대략적인 동작원리는 이해했다.
수은전지의 전압이 1.5V 정도이기때문에 CMOS 회로라고하면 전원 증폭이 필요하지 않을까? 추측한다.
그래서 검은색 원통이 동작전압을 생성하기위한 Coil 이라고 판단된다.
위 그림은 일반적인 boost converter 인데 1960년에 개발되었다고한다.
그러니 1977년에 제작된 시계에 적용했을 수 있고, 높은 확률로 L1 (Coil) 이 사용되었을 것같고 코일의 인덕턴스를 알수있다면 최신의 Coil 으로 변경도 가능할 것같다.
하지만 Coil 은 말그대로 전기장을 사용해 저장하기때문에 코팅이 오래되 부식되어 벋겨진게 아니라면 반영구적인 사용이 가능할 것으로 봅니다.
잠시 찾아보니 CMOS IC 의 경우 3V 동작을 가지기때문에 1.5V 를 승압해야한다.
Cal 1432 의 IC 는 CMOS 기반이기때문에 검은 원형의 부품을 사용해 승압하는 것으로 파악하고있다.
후면사진을 보면 검은 원통외에 다른 회로는 보이지 않는다.
코일 1개가지고 승압하긴 쉽지않은데 어떻게 되는건지 조사좀 해봐야겠다.
Cal 1342 , Parts list

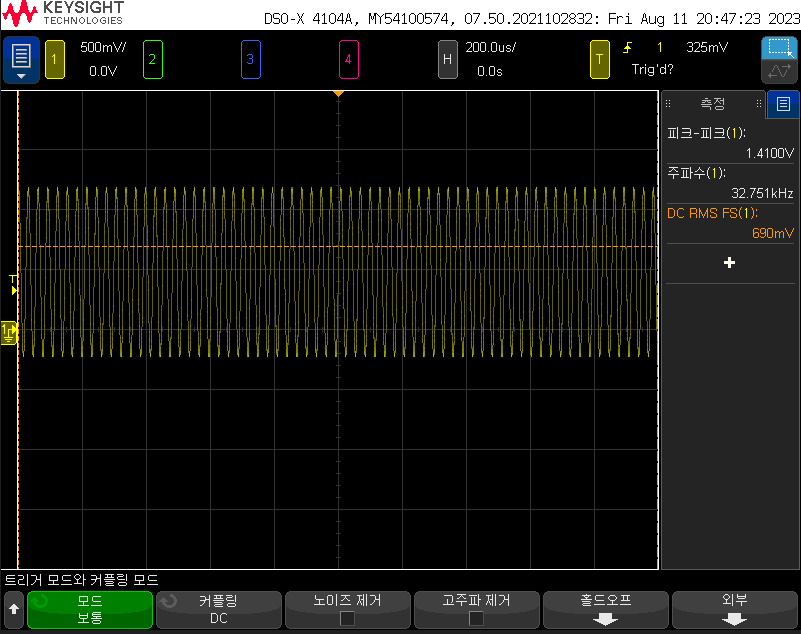

오실로스코프로 핀맵 에 대한 실제를 측정
1번핀 , EN 는 용두 눌렀을 때 시간 맞추는 용도로 사용한다.
평소에는 LOW (0V) 이고 용두 눌르면 HIGH (1.6V) 가 출력하면서 설정한다.
2번 핀, 전원공급 핀으로 1.6V 가 공급
3번 핀, 크리스탈 OUT or IN
4번핀 , 크리스탈 IN or OUT
5번 6번은 동시에 측정해야 1초마다 모터가 트리거된다는 것을 알 수 있다.
7번핀은 VSS, GROUND 가 확실하며
8번핀은 LOW GROUND 로 역할하는 것같지만 VIN 과 함께 코일로 연결되어있어 뭔가 기능을 하는것같다
