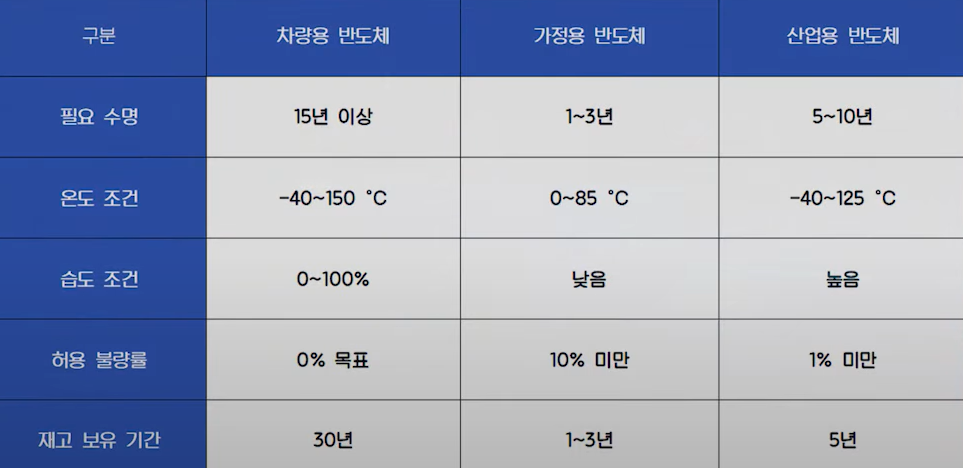

https://youtu.be/uiTR2tfnS4c 신뢰성 제품이 요구되는 기능을 주어진 환경에서 의도하는 기간만큼 수행할 확률 품질에 시간이 더해진 차량용의 경우 높은 온도에서 견딜 수 있도록 설계 품질 제품을 제조하고 나서 양품과 불량을 판단하는 기준 JEDEC 산업용 반도체 표준 발행기관 반도체 제품의 전기적 특성에서부터 패키지 기술 표준, 신뢰성 표준 등 반도체 전반에 대한 표준에 대한 정의를 내리는 기구 예) 메모리 AEC 차량용 표준 발행 기관 ( Automotive Electronics Council ) 자동차용 부품 신뢰성 시험 규격을 관장하는 곳 (반도체 및 능동,수동 소자를 포함한 모든 전자부품) AEC Q100 반도체 제조사가 스스로 평가하고 결과 발표할 수 있고 제3의 기관을 통해 ..

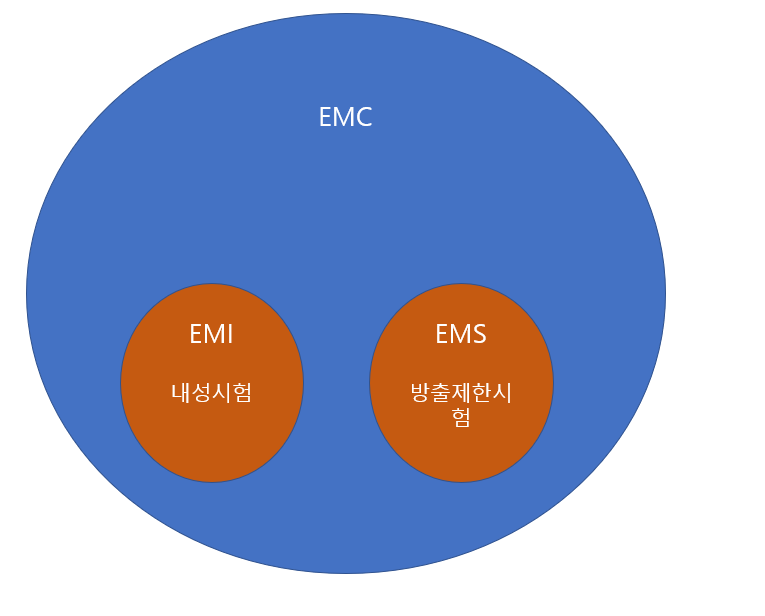

1. EMC EMC 는 EMI 와 EMS 양쪽성능을 양립 EMI : 방출로 인한 방해 EMS : 방해에 대한 내성 2. EOS ( SURGE )

https://www.youtube.com/watch?v=Xp6cRbvq5KU 1. 접지의 목적 ->전기측면에서 인간 감전을 막기위함 변압기에도 접지가 되어있다. 사람을 통해 흐르는 전류를 누설전류 라고 한다. 사람의 감전을 막기위해 외함에 접지를 한다. 누전되었을 때 R3 에 의해 지락전류가 발생하므로 누전차단기가 차단되어 2차 사고를 방지한다. R3 는 100옴 이하로 해야한다는 규정이 있음 ( 3종접지 저항 100옴 이하 @ 400V 이하) 2. 접지 측정 3선식 측정 E 단자 : 주 접지단자 P 단자 : 보조봉을 땅에다 박는다. (10m) C 단자 : 보조봉을 땅에다 박는다. (10m) R과 R1 사이의 땅의 저항을 측정 즉 R 접지봉의 저항 측정 2선식 측 정 R 은 본접지에 연결하고, C 는 ..

TVS Diode와 Chip Varistor는 동일한 역할을 하는 ESD 대책 부품입니다. 그러나 구조적인 차이점으로 인해 Chip Varistor가 다이오드에 비해 우수한 특성을 나타냅니다. 즉, 다이오드는 하나의 p-n junction layer로 구성되어 있는 반면 바리스터는 수백만개의 작은 p-n junction이 직-병렬로 연결되어 있는 구조입니다. 따라서 다이오는 최대 100회의 ESD에 견딜 수 있는 반면 Chip Varistor는 최소 20000회의 ESD에 견딜 수 있습니다. 또한 ESD에 반응하는 Turn On Time 역시 바리스터는 0.4nSec. 인 반면 다이오드는 1.2nSec.입니다. Turn On Time이 중요한 이유는 ESD Wave가 0.7 ~ 1.0nSec.(Risin..
