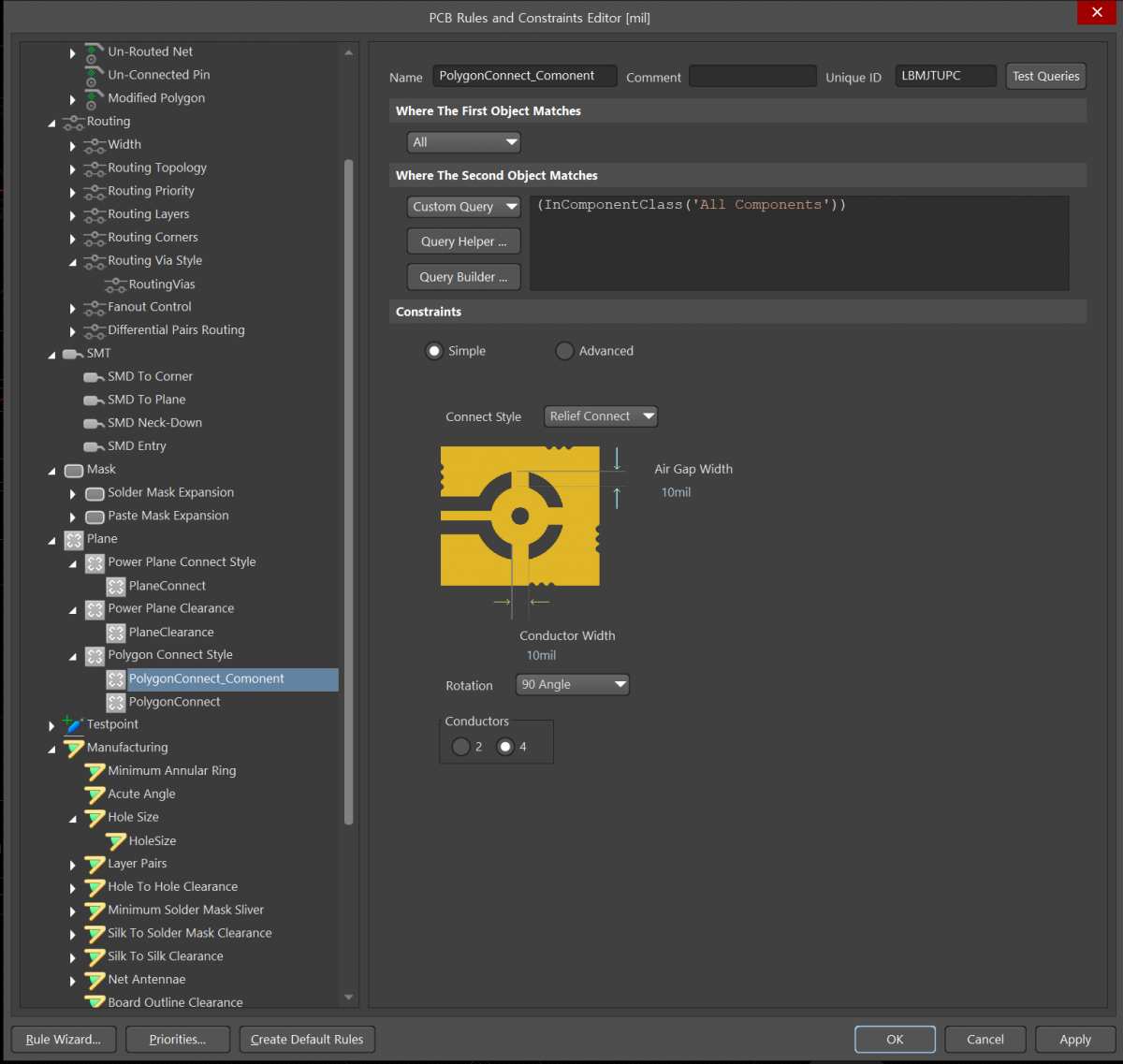

PCB 에 전체 Copper layer 를 생성했을 때, 솔더크림이 잘 녹이기위해서 Thermal Relifs 를 각각의 패드에 적용해야할 때가 있다. 아래와 같이 따라하면 각 커넥터 포트 및 부품의 패드의 Thermal Reliefs 를 Customize 하게 설정할 수 있다.

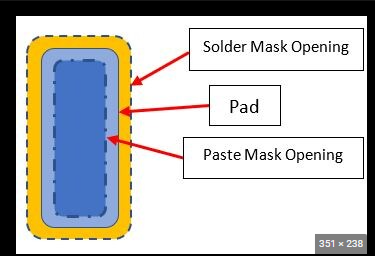

Solder Mask 는 패드보다 커야하며 이유는 공차 때문이고, FR4등 코팅이 뭍지않는 영역이다. Paste Mask 는 메탈마스크할때 납페이스트 크림이 뭍는 곳이다. 즉 패드보다 살짝 작아야 잘 납땜이 된다. Solder Mask Layer는 PCB 제작에 필요한 것으로 초록색의 Solder Mask가 칠해지지 않는 부분을 나타낸다. Paste Mask Layer는 PCB 제작이 아닌 보드 조립에 필요한 것으로 Stencil이라고도 한다. Paste Mask는 납이 붙혀지는 부분을 나타낸다.

알티움 사용하다보면 라우팅이 복잡해지면 끊김이 발생한다. 이는 GPU 등 가속이 필요한데 외장 그래픽카드가 없거나 활성화를 제대로 안했기때문이다. 아래와 같이 노트북에서도 외장 그래픽카드의 할당을 하여 끊김없는 아트웍을 하도록 해봅시다. 먼저, NVIDIA 기준으로 제어판을 열어봅니다. PhysX 프로세서를 자동선택으로 되어있을것인데 아래와 같이 Geforce 으로 수동선택합니다. 3D 설정관리에서 기본 그래픽 프로세서를 NVIDIA 제품으로 선택합니다. 그러면 라우팅을 하면 외장 그래픽을 사용하는 것을 볼 수 있습니다.

PCB 수리 및 손땜으로 각종 부품을 실장할 때 GROUND PAD 를 통으로 하면 냉땜을 하기 쉽다. 아래 처럼 부품에 GND Copper 를 설정할 때는 아래 룰을 설정하여 쉽게 부품을 실장할 수 있도록 하자 좌측 GND 패드가 Copper 에 의해 모두 덮어지지 않고, + 형태로 씌워지기때문에 납땜에 용이하다
